مجری تاسیسات الکتریکی
[ ]


ارتینگ و صاعقه گیر

شرکت مهندسی سپانیرو در حوزه ی ارتینگ و صاعقه گیر اماده خدمات میباشد .
برای اطلاع بیشتر و مشاوره تماس حاصل فرمایید :
تلفن :66843340

موبایل : 09104778146

تجهیز چاه ارت

تجهیز چاه ارت با توجه به مقاومت ویژه خاک:


-تجهیز چاه ارت به روش عمقی

-تجهیز چاه ارت به روش سطحی

ارتینگ
شرکت فنی و مهندسی سپانیرو،مجری سیستم های حفاظتی(صاعقه گیر و ارتینگ )میباشد:


1-اجرای سیستم زمین عمقی ،با کیفیت بالا،عمر بالا،استفاده از متریال درجه یک،حصول مقاومت کمتر از 2 اهم

2-اجرای سیستم های صاعقه گیر الکترونیکی ،با کیفیت بالا،طبق استاندارد NFC17-102

رزومه فنی شرکت:

1-اجرای سیستم ارتینگ زیر 1 اهم آزمایشگاه بزرگ نور

2-اجرای سیستم ارتینگ زیر 0.25 مرکز لرزه نگاری

3-اجرای سیستم ارتینگ بیمارستان 1000 تختخوابی

4-اجرای سیستم ارتینگ زیر 2 اهم شرکت گاز استان تهران

5-اجرای سیستم ارتینگ دکل های مخابراتی

فروش لوازم چاه ارت و صاعقه گیر و اجرای سیستم ارتینگ

موضوعات مرتبط: سیستم ارتینگ، صاعقه گیر
سه شنبه بیست و نهم تیر ۱۳۹۵ ساعت : 9:18 | نویسنده : سپانیرو

کالیبراسیون
شرکت مهندسی سپانیرو در حوزه ی کالیبراسیون (کالیبراسیون دما ، کالیبراسیون فشار ، کالیبراسیون حجم ، کالیبراسیون جرم ، کالیبراسیون شیمی ، کالیبراسیون رطوبت ، کالیبراسیون ابزار دقیق و...) اماده خدمات میباشد .
برای اطلاع بیشتر و مشاوره تماس حاصل فرمایید :

تلفن :66843340

موبایل : 09104778146

کالیبراسیون و نقش آن در اطمینان از صحت عملکرد تجهیزات
• کالیبراسیون نشاندھنده ھا و ترانسمیترھاي فشار :
• بطور کلی ، با توجه به کلاس درستی یا همان عدم قطعیت اندازه گیري که براي قلم تحت کالیبره می توان به آن دست پیدا
کرد:
- روشهاي مختلف کالیبراسیون مورد استفاده قرار می گیرند
- و بر اساس آن تعداد نقاط کالیبراسیون انتخاب می شود
• در کالیبراسیون نشاندهنده هاي فشار ،بایستی :

- اعمال فشار پیش بار انجام شود
- تنظیم نقاط صفر (در صورت نیاز و وجود انحراف) انجام گیرد .
- زمان اعمال فشار براي اطمینان از پایدار شدن فشار اعمال شده ، بایستی دقیقا رعایت گردد .( طبق استاندارد)

کالیبراسیون و نقش آن در اطمینان از صحت عملکرد تجهیزات
نمونه مراحل انجام کالیبراسیون نشاندهنده هاي فشار

دوشنبه بیست و هشتم تیر ۱۳۹۵ ساعت : 15:22 | نویسنده : سپانیرو

فروش تجهیزات ارت و صاعقه گیر
شرکت مهندسی سپانیرو در حوزه ی ارتینگ و صاعقه گیر اماده خدمات میباشد .
برای اطلاع بیشتر و مشاوره تماس حاصل فرمایید :

تلفن :66843340

موبایل : 09104778146

سیستم صاعقه گیر

هدف از نصب صاعقه گیر حفاظت از سیستمها و افراد در برابر صاعقه و ایجاد مسیری مطمئن جهت انتقال جریان عظیم صاعقه به زمین می باشد ، در سیسنم صاعقه گیر رادهای هوائی وظیفه جذب صاعقه و هادیهای نزولی وظیفه انتقال جریان را به شبکه ارتینگ به عهده دارند. اگرسیستم صاعقه گیر به درستی طراحی و نصب شده باشد امنیت جانی افراد و ایمنی تجهیزات را بدنبال خواهد داشت.



پنجشنبه بیست و چهارم تیر ۱۳۹۵ ساعت : 11:20 | نویسنده : سپانیرو

ارتینگ و صاعقه گیر

شرکت مهندسی سپانیرو در حوزه ی ارتینگ و صاعقه گیر اماده خدمات میباشد .
برای اطلاع بیشتر و مشاوره تماس حاصل فرمایید :

تلفن :66843340

موبایل : 09104778146

مبانی سیستم های زمین ارتینگ
اصطلاحات و تعاریف:اصطلاحاتی که در زمین کردن بکاربرده می شود.
بدنه هادی تجهیزات:
بدنه یا اسکلت هادی مربوطه به تجهیزات الکتریکی است که در استرس بوده و می توان آن را لمس کرد.این قسمت ازتجهیز در وضعیت عادی برقدار نیست ولی ممکن است در اثربروز نقصی در دستگاه یا ایجاد اتصال داخلی برقدار شود
زمین شده:
وصل شدن به میله زمین (الکترود)یا وصل به سیستم هادی های گسترده که به جای زمین عمل می کند.
الکترود زمین:
سازه های فلزی مدفون در خاک که می توانند مسیر جریان های سرگردان زمین را تسهیل یا گرادیان پتانسیل زمین ناشی از این جریانها را تغییر دهند الکترود زمین می گویند.
این الکترودها می توانند شامل موارد زیر باشند:
1)لوله آب فلزی دفن شده در زمین
2)شبکه های فلزی ساختمان که بطور موثر در زمین قرار گرفته اند
3)میلگردهای داخل بتن
4)شبکه های مسی موسوم به رینگ زمین یکی از موثرترین الکترود های زمین یک رینگ یا یک شبکه فلزی است که به اسکلت ساختمان در فواصل مناسب متصل گردیده است.
زمین:
زمین دراین مبحث به معنی نوع وجنس زمین است. مثل خاک رس,ماسه+شن+سنگلاخ,باتلاق وغیره
میل زمین(زمین کننده):
میل زمین عبارت است ازهادی یا فلز به هر شکل(صفحه ای ,لوله ای,طنابی,پروفایل) که در زمین چال می شود و با زمین ارتباط برقرار می کند.
زمین هم سطح:
عبارت است از قسمتی از سطح زمین که بین نقاط مختلف آن در اثر عبور جریان اززمین اختلاف پتانسیل محسوس ایجاد نمی شود زمین هم سطح تقریبا 20 متر.
مقاومت زمین:
عبارت است از مقاومت گسترده زمین به اضافه مقاومت سیم زمین.
اختلاف سطح میل :
عبارت است از ولتاژی که در ضمن عبور جریان از زمین کننده بین میل و زمین هم سطح به وجود می آید.
اختلاف سطح زمین:
عبارت است از اختلاف پتانسیل هرنقطه از زمین بین زمین همسطح و میل.
اختلاف سطح تماس:
عبارت است از قسمتی از ولتاژ میل که توسط انسان برداشت می شود.
اختلاف سطح قدم:
عبارت است از قسمتی از ولتاژ میل که توسط فاصله دو پا(تقریبا یک متر) می شودبطوری که قسمتی ازجریان زمین در اثر این ولتاژ ازبدن انسان یا حیوان که دوپا بسته می شود.
مقاومت ویژه:
مقاومت ویژه زمین مقاومتی مکعبی به ابعاد یک متر (در هرضلع) واندازه گیری شده در دو زمینهای گوناگون باهم متفاوت می باشد این تاثیرات سبب همبستگی زمین لبعاد ذرات خاک ,دانسیته بسته بندی , مقدار رطوبت, دمای وبیشترازهمه ترکیب شیمیایی زمین,مربوط به مقدارالکترولیت زمین وهمچنین مقدار آب آن است,دراکثر موارد مخلوط یا طبقاتی از انواع مختلف خاک وجود دارد.
انواع زمین کردن:
1) زمین کردن حفاظتی

1.1) زمین کردن برای ارتینگ
1.2) زمین کردن برای صاعقه
2) زمین کردن الکتریکی
زمین کردن حفاظتی:
عبارت است از زمین کردن کلیه قطعات فلزی تاسیسات الکتریکی که در ارتباط مستقیم (فلز به فلز) با مدار الکتریکی ندارد. این زمین کردن به خصوص برای حفاظت اشخاص در مقابل اختلاف تماس زیاد بکار برده می شود.بدین منظور در پست های فشار قوی باید تمام قسمت های فلزی که در نزدیکی و همسایگی با فشارقوی قرار گرفته اند وامکان تماس عمدی و سهوی با آنها موجود است به تاسیسات زمینی که برای این منظور احداث شده است (زمین حفاظتی) متصل ومرتبط کرده اند این قسمت ها عبارت اند از ستونها و پایه های فلزی و دربها و نرده های فلزی,قسمتهای فلزی دسترس تمام تمام دستگاهای اندازه گیری ایزولاتورها,مقره های عبوری , بخصوص قسمت های فلزی که برای کار کردن با دستگاه باید آنها را لمس کرد و در دست گرفت مثل چرخ های فرمان واقسام تنظیم کننده و رگولاتورها, دسته کلیدها و غیره زیرا دراین قسمت ها دراثر جریان عبور خیلی کم نیز عضلات دست بطوری منقبض می شود که باز کردن و رهائی پیدا کردن از آن غیر ممکن ومحال بنظرمی رسد وعاقبتی وخیم واسفناک برای تماس گیرنده در پیش خواهد داشت.
بدین منظور و برای جلوگیری از هرگونه حادثه ای باید زمین حفاظتی بنحوی تاسیس گردد که قسمتی از مسیر جریان که توسط اعضای بدن انسان اتصالی می شود (دست وپا ویا دو دست وپا) دارای تفاوت پتانسیل یا افت ولتاژ زیاد نباشد افت ولتاژ بستگی به قدرت ونوع ارتباط شبکه با زمین دارد و درهرحال مقدار پست معلوم و ثابت و قابل محاسبه و در ضمن المقدور کوچک نگهداشته شود بطور مثال اگر مقره عبور که در دیوار مرطوبی نصب شده است بشکند وسیم فشار قوی با دیوار تماس پیدا کند وجریان اتصال زمین در این حالت 25 آمپر و مقاومت هر متر دیوار 10 اهم باشدمابین دو نقطه از دیوار که انسان با آن تماس دارد ( فاصله دست و پا تقریبا دو متر) اختلاف سطحی برابر با 500=25×2×10 ولت بوجود می آید که مسلما برای انسان خطرناک است ولی اگر پایه فلزی مقره که به دیوار محکم شده بوسیله یک سیم نسبتا ضخیم به زمین وصل شود.
درموقع اتصال بدنه یا اتصال زمین قسمت عمده جریان اتصال از این سیم عبور خواهد کرد و کلیه قسمتهای دیوار هم پتانسیل سیم در آن نقطه خواهد شد. لذا افت ولتاژ در امتداد دیوار ناچیز شده و برای انسان خطر ایجاد نخواهد کرد.
عامل موثر خطر برای انسان یا هر موجود زنده دیگر جریان می باشد که البته وجود اختلاف سطح است که باعث عبور این جریان می گردد.
ولی در برق گرفتگی فشار قوی جریانهایی از یک تا 100 آمپر و بیشتر ممکن است ازبدن انسان عبور کند. بدون اینکه مستقیما باعث از کار افتادن قلب شود. ولی در عوض این جریانهای شدید باعث خراب کردن و سوزاندن یافتهای بدن بخصوص تجزیه آب بدن می شود وبه کلیه ها آسیب فراوان می رساند در ضمن عبور جریان زیاد از بدن باعث سوزاندن محل ورود وزخم برداشتن عمیق در محل خروج جریان می شود که ممکن است منعاقبا منجرب به مرگ گردد.
بدنیست متذکر شویم که بعضی از حیوانات بخصوص اسبها در مقابل جریانهای زمین حساس تر و مستعد تر از انسان ها می باشند که شاید این مستعد بودن به علت بزرگتر بودن فاصله قدم آنها و اختلاف سطح قدمی که آنها اززمین برداشت می کنند باشد.
زمین کردن الکتریکی: زمین کردن الکتریکی یعنی زمین کردن نقطه ای از دستگاه های الکتریکیو ادوات برقی که جزئی از مدار الکتریکی می باشد. مثل زمین کردن مرکز ستاره سیم پیچی ترانسفورماتور ویا ژنراتور و یا زمین کردن سیم مشترک دو ژنراتور جریان داِم سری شده(MP).

زمین کردن الکتریکی دستگاه ها بخاطر کار صحیح دستگاه ها و جلوگیری از ازدیاد فشار الکتریکی فازهای سالم نسبت به زمین در موقع تماس یکی از فاز ها با زمین می باشد.
زمین کردن مستقیم:
این نوع زمین مثل وصل کردن مستقیم نقطه صفر ترانسفورماتور و یانقطه ای از سیم رابط بین دو ژنراتور جریان دائم به زمین .
زمین کردن غیر مستقیم: مانند اتصال صفر ژنراتور توسط یک مقاومت بزرگ به زمین با اتصال نقطه صفر ستاره ترانسفورماتور توسط سلف بزرگ به زمین (سلف بترسن یا پیچک محدود کننده جریان نامی ).
زمین کردن باز:
در این نوع زمین کردن نقطه صفر اصولا هر نقطه از شبکه الکتریکی که دارای پتانسیل نسبت به زمین است توسط یک فیوز فشار قوی (الکترود جرقه گیر) به زمین وصل می شود. تاموقعی که مدار فیوز باز است بعضی در حالت کار عادی شبکه ارتباط شبکه با زمین باز است ولی در موقعی که ولتاژ زیادی شبکه را تهدید می کند مدار فیوز به کمک جرقه بسته می شود و شبکه مستقیما با زمین ارتباط برقرار می کند. برق گیرهای فشارقوی انواع این فیوزها می باشد

پنجشنبه بیست و چهارم تیر ۱۳۹۵ ساعت : 10:5 | نویسنده : سپانیرو

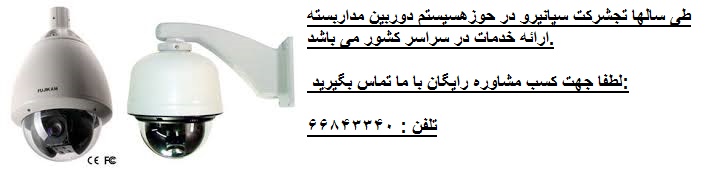

انواع دوربین مداربسته


طی سالها تجشرکت سپانیرو در حوزهسیستم دوربین مداربسته ارائه خدمات در سراسر کشور می باشد.

لطفا جهت کسب مشاوره رایگان با ما تماس بگیرید:

تلفن : 66843340
نواع دوربین مدار بسته

دوربین مدار بسته صنعتی

رایج ترین نوع دوربینها می باشند که به آنها دوربینهای باکس نیز گفته می شود که عمده استفاده آنها در محیطهای
صنعتی و یا محوطه باز می باشد. با توجه به اینکه گستر ه ای از لنزهای مداربسته


دوربین مدار بسته صنعتی از رایج ترین نوع دوربینها می باشد به این دوربینها باکس نیز گفته می شود از خصوصیات مهم
دوربین ها قابلیت اضافه نمودن انواع لنز از نوع ثابت ، لنز وری فوکال با فاصله کانونی متغیر و لنز زوم می باشد که هر
این لنزها با توجه به فواصلی که تحت پوشش قرار می دهند و همچنین شرایط نوری متفاوت به دسته بندی های یک از این
تقسیم بندی می شوندگوناگون

دوربین دام

دوربین مدار بسته دام که به دوربينهای سقفی و یا گنبدی معروف می باشند دارای لنز یکپارچه بوده و متناسب با انواع
لنز ثابت ، وری فوکال و یا زوم به دسته بندی های مختلف تقسیم می شوند. از دوربينهای دام در محیطهای اداری ،
بانکها و محیطهای مشابه استفاده می شود

دوربينهای زوم

دورربین زوم همانند دوربین های صنعتی و دام بوده و تنها تفاوت آنها در نوع لنز می باشد. دوربينهای زوم دارای لنز
یکپارچه بوده و تا چند برابر دارای قدرت بزرگنمایی اپتیکال و دیجیتال می باشد




این نوع دوربین ها از سه قسمت دوربین ، پایه چرخشی و هوسینگ تشکیل شده است عمده استفاده این دوربینها در
کاربری های خاص بوده که با توجه به نیاز انواع تجهیزات جانبی بر روی این دوربین قابل مونتاژ خواهد بود


دوربین چرخشی فست دام

دوربین مدار بسته چرخشی فست دام دارای شکل گنبدی بوده و قدرت بزرگنمایی تا چندین برابر و همچنین چرخش
باسرعت بالا از خصوصیات این نوع دوربینها می باشد.

دوربین مدار بسته اسپید دام


دوربین چرخشی اسپید دام همان دوربین چرخشی با حرکت افقی ، حرکت عمودی و زوم می باشد که از ویژگی اصلی آن
سرعت بسیار بالای آن می باشد

این دوربینها با سرعت چرخش بسیار زیاد در کمتر از 1 ثانیه یک دور کامل 360درجه چرخش دارند و با تعریف نقاط از پیش
تعریف شده و سپردن این نقاط به حافظه دوربین می توان با سرعت بالا دوربین را به نقاط تعریف شده هدایت نمود

قابل نصب در محیطهای بسته و محیطهای بیرون می باشد Outdoor , Indoor

دوربین فست دام در دو نوع

جهت کار دوربین در محیطهای سرد از هیتر داخلی و محطیطهای گرم از فن استفاده شده بنحوی که این دوربین قابل نصب
در محیطهای با50 درجه حرارات و یا -35در جه سرما می باشند

دوربین دید در شب

دوربین دید در شب دارای کاربری حفاظتی و نظارتی در شب می باشد از ویژگیهای مهم این نوع دوربین امکان دید در
تاریکی مطلق می باشد


دوربین مدار بسته صنعتی از رایج ترین نوع دوربینها می باشد به این دوربینها باکس نیز گفته می شود از خصوصیات
این دوربین ها قابلیت اضافه نمودن انواع لنز از نوع ثابت ، لنز وری فوکال با فاصله کانونی متغیر و لنز زوم می باشد که مهم
لنزها با توجه به فواصلی که تحت پوشش قرار می دهند و همچنین شرایط نوری متفاوت به دسته بندی های یک از این هر
تقسیم بندی می شوندگوناگون

پنجشنبه بیست و چهارم تیر ۱۳۹۵ ساعت : 10:4 | نویسنده : سپانیرو
